　　转塔式风机项目简介

　　技术领域

　　转塔式风机(CN201520443859.x)涉及风能的利用，单机受风面可达上万平米,适用于大型风力发电。

　　技术背景

　　目前风力发电大多都是三叶风车型的,三叶风车对风力的利用力最大限度超不过一半,因三叶风车转动是靠风力在正面吹动下,风车向测面滑动,风向和风车转动方向成90度夹角,风力出现了分解,一力向前、一力向测，向前之力让风车支柱承受有害无益，向测之力使风车转动得到应用，如果风车直经过大和在负荷的作用下,转速低部分风力接触不到风车叶片得不到利用。资料显示现在风力发电的三叶风车对风力的利用率在百分之二十左右。塔式风机在转动方式上提高了风力的利用率,对风力的利用率可达百分之五十以上,样机测试结果本项目技术和三叶型相比对风能的利用率是三叶型的三到四倍，、这肯定了转塔式风机的创新点，推广应用是一种新生力量的产生，是推动社会的动力，符合人类倡导的低碳行动。

　　技术内容

　　本发明是把几组风轮用轴承和轴承座依次固定在上平面与水平面成30度夹角的机架上,风机前部设置挡风板,后部按装导横向受风板,重心部位设计中心转轴;机架由中心转轴和转轴上连接的支承杆架托离地面无论风向如何,风机都能达到最佳的受风壮况。

　　本技术主要包括风轮,风轮上设有受力圈,受风叶片匀布在受力圈上,与水平面成30度夹角的机架,前挡风板,风机后部的横向受风板, 重心转轴和转轴上连接的支架。

　　风机转动原理

　　因第一组风轮的轴以下部分被风机前面的挡风板遮挡，轴以下部分不受风力，轴以上部分接受风力吹击，使第一组风轮转动；第二组风轮因固定安装在与水平面成30度夹角的机架上，风轮轴以下部分被第一组风轮的轴上部分遮挡，轴以下部分不受风力，轴以上部分受风力吹击使第二组风轮转动；同理使第三、第四….风轮转动。风机后部的横向受风板和基坐上转盘的作用是风机后部的横向受风面大于前部，无论风向如何风机都能随风而动，达到最佳的受风壮况。

　　项目的创新性

　　用力则要受力，如何受力才能最大限度的用力是技术的创新点;本发明技术的创新点为最大限度的接受力才能最大限度的利用力，力向和受力物运动的方向相同才能最大限度的利用力。转塔式风机能大面积的接受风力，单机受风面积可达上万平米。风轮转动方向又最能接近风力方向，是一种高效利用风能的装置。风机各部都是结构连接，采用轻溥财料，降低了成本造价，从而增强了它的可行性、实用性。

　　顼目经济、社会效益分析

　　目前消耗性能源日益匮乏，地球面临着三光(,煤光、油光、气光)。发展低碳经济已经成为人类社会的共同目标。本项目实施的技术符合人类倡导的低碳行动。

　　风能作为一种清洁的可再生能源，越来越受世界各国的重视。其蕴藏量巨大，全球的风能约为2.74×109MW，其中可利用的风能为2×107MW，比地球上可开发利用的水能总量还要大10倍。我国风能资源丰富，可开发利用的风能储量约10亿KW，其中，陆地上风能储量约2.53亿KW（陆地上离地10m高度资料计算）。甘肃酒泉被称为世界风库，有一年一场风从冬刮到春的说法，现有的风力发电机广泛采用三叶风车型，其靠风力在正面吹击下，风力和风车转动方向成90°夹角，风的动能在叶片上发生分解，风车叶片受力圆周方向转动，另一方向动能做无用功有害无益，这样对风力的利用力不足。据相关资料显示三叶风车对风力的利用率一般在百分之二十左右，转塔式风机从受力方式和风机转动方式上提高了风能的利用率，对风能的利用率在百分之五十以上，按离地面10米高度计算，全球开发量为水能的十倍，转塔式风机是一种高效利用风能的装置，和目前广泛采用的三叶风车相比较效率成倍增加，开发应用是一种新生力量的产生，是推动社会进步的动力。

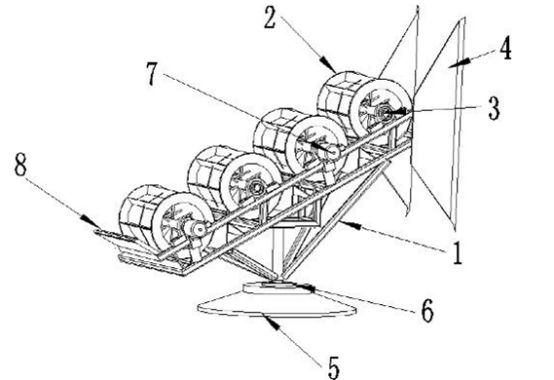

　　图为转塔式风机结构原理图
